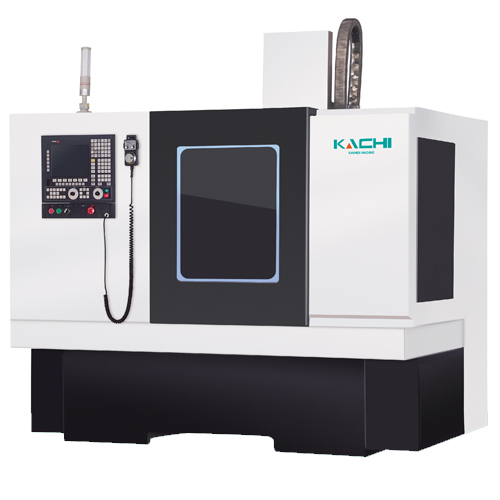

KJ004臥式車銑復合中心標準配置
1. 控制系統
2. 滾珠絲桿
3. 直線導軌
4. 自動潤滑泵
5. 三色警報燈
6. 伺服進給電機
7. 伺服電主軸
8. 熱交換器
9. 六工位伺服刀架
10. 中空6寸液壓卡盤(含一付軟瓜)
11. 光電編碼器
12. 電磁制動器
13. 冷卻系統
14. 腳踏開關
15. 隨機附件及技術文件一套
16. 自動排屑器
17. 廢料車
18. 機床防震墊
KJ004臥式車銑復合中心主要規格與參數
最大加工直徑 Φ120
最大加工長度 150mm
主軸 (C軸) 通孔直徑 Φ50mm
主軸 (C軸) 端部 A2－5
主軸 (C軸) 錐孔 NO.6
主軸 (C軸) 制動器額定力矩 160N.m
主電機功率(C軸) 3.7KW(5.5KW)
主軸轉速范圍(無極) 50～6000 rpm
動力頭電機轉速 50～3000rpm (50～20000rpm)
動力頭錐孔 ER32 (ER11～ER40)
水平動力頭 2個 (1～5個)
垂直動力頭 1個 (1～3個)
動力頭電機功率 0.4～3 KW
X軸拖板行程 360mm
Y軸拖板行程 480mm
Z軸拖板行程 400mm
X軸進給速度(無極) 5～6000/min
Y軸進給速度(無極) 5～6000/min
Z軸進給速度(無極) 5～6000/min
X軸快速移動速度 12m/min
Y軸快速移動速度 12m/min
Z軸快速移動速度 20m/min
X軸電機功率 1.5KW
Y軸電機功率 1.5KW
Z軸電機功率 1.5KW
刀架工位數 6 (8)
刀桿截面尺寸 20mm×20mm
冷卻水泵功率 90W (125W)
定位精度 0.008mm/0.012mm
重復定位精度 ±0.003mm
粗糙度 Ra1.6
加工精度等級 IT 7
機床尺寸(長×寬×高) 1900mm×1570mm×2160mm
機床重量(約) 3000kg
注明：括號內的參數為選用配置，以上資料如有更改恕不另行通知
