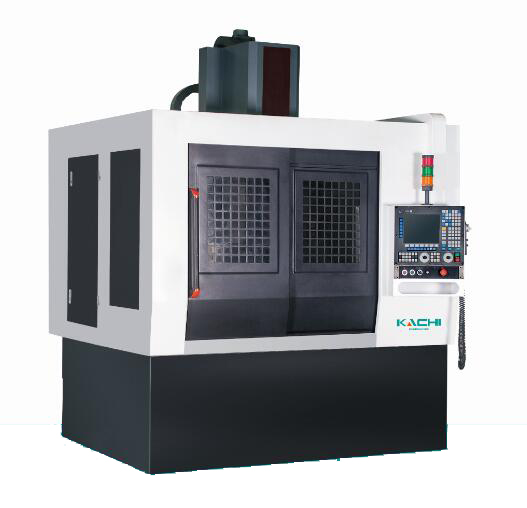

CNC500立式數控車床采用機電液一體化立式結構設計，整體布局緊湊合理，外形美觀，安裝、維修方便。立式裝夾工作，避免了臥式裝夾時由于工件重力而造成的圓度誤差，確保零件的圓度精度。由于工件自重，保證了工件與夾具 基準面準確、緊密接觸，使工件能獲得很高的定位精度和穩定的加工精度。該機床符合人體工程學的操作要求，全封閉式防護結構，有利于安全生產，減少對生產作業環境的污染。
該機床主軸箱與床腳設計成一體，整體剛性好。主軸單元按高標準高剛度主軸單元設計，回轉精度高，抗震性好，具有較高的切削性能。兩軸導軌均采用高精度、重載荷直線滾動導軌，以減少快速移動時的磨擦阻力及溫升和熱變形，大幅度提高切削精度，提高快移速度，提升生產效率?？v橫向采用滾珠絲桿傳動，耐磨性強，精度保持性好；動態響應優良，整機噪音低，工作環境宜人。適合加工各種短軸類、盤類和形狀復雜的零件。
CNC500立式數控車床的傳動系統：
1.主軸傳動系統：（見圖1）
主電機1由同步帶輪2、同步帶3、同步帶輪4和同步帶輪5通過同步帶6帶動主軸同步帶輪7旋轉，從而實現主軸旋轉，主軸與主軸電機傳動速比為1：4。
2.X向和Z向絲桿傳動系統：（見圖2）
圖2 機床的傳動系統
X向：通過伺服電機1，驅動絲桿2轉動，經螺母3螺母座4帶動垂直拖板5而實現。
Z向：通過伺服電機6，驅動絲桿7轉動，經螺母8螺母座9帶動小拖板10而實現。
CNC500立式數控車床的結構：
該機床由床腳、主傳動減速裝置、主軸單元、排屑器、立柱、垂直拖板副、刀架、電氣控制系統及液壓系統、機床潤滑、機床冷卻、機床防護組成。主傳動減速裝置裝在床腳左后上方，主傳動經兩級變速后使主軸可實現大轉矩低轉速要求，從而能滿足較大工件的加工。
CNC500立式數控車床的操作系統：
圖3 機床的操作系統
機床開動以前，應檢查所有轉動件的潤滑，接通電源總開關，電源指示燈亮。本機床主電機的啟動、變速，可用手動按鈕控制，也可用微機程序控制。（見機床操縱圖3)
CNC500立式數控車床的保養與潤滑：
1.為保證機床的正常工作，在使用中應注意下列事項：
(1)機床使用潤滑脂（油）應定期添加潤滑脂（油）。
(2)所有潤滑點由自動潤滑泵注入，必須保證潤滑泵油盒有油。
(3)床面上導軌必須保持清潔，每班工作結束后，應當仔細清除導軌上的鐵屑和冷卻液。
(4)加工鑄鐵前應將床面上的冷卻液擦干凈，鑄鐵件加工完畢后，應將鐵屑清除干凈。
2.機床應按期進行潤滑（參照?qǐng)D4）以保證機床的正常運轉，機床潤滑應遵循以下規定：
（1）機床潤滑液采用30號機械油潤滑，其粘度為3.81—4.95厘泊,潤滑油應用濾網濾凈后方可使用。
（2）各潤滑點均按潤滑周期加潤滑油和潤滑脂。
圖4 機械潤滑圖
CNC500立式數控車床的液壓系統：
液壓系統由液壓卡盤油缸和拖板平衡油缸組成，液壓系統裝在機床后部，為一獨立單元。油箱正面的液位計可以觀察油位高低。油箱上的風冷卻器，對循環油液進行強制冷卻，從而不使油液溫度過高，保證機床正常工作。為使液壓系統在較佳狀態下工作，系統每工作3000h至5000h之后，應更換液壓油。液壓原理圖見圖5。
圖5 液壓原理圖
