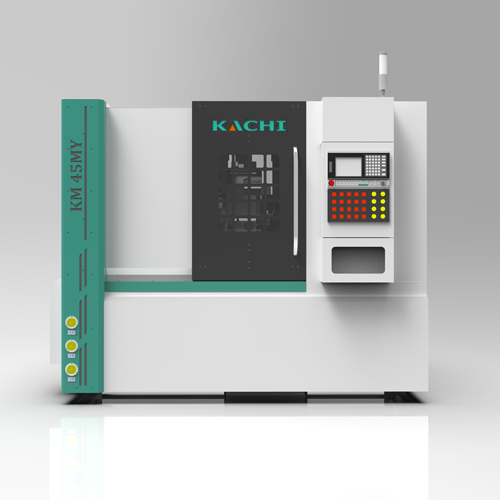

KM45MY車銑復合是一款適宜大、中、小批量、多品種、多規格零件的輪番加工的機床。采用全封閉防護罩，整機質量穩定可靠。機床采用X、Z高精度滾珠絲桿，中置式結構消除了拖板的扭力，動態性能好，加工精度高。
技術參數：
|
|
機 型
項 目 |
KM45MY |
|
主要參數 |
床面最大上回轉直徑 |
Φ600 |
|
|
最大加工直徑 |
Φ450 |
|
|
刀架上最大加工直徑 |
Φ210 |
|
|
大加工長度 |
500(8″) |
|
主軸及卡盤參數 |
主軸頭形式（可選卡盤） |
A2-6（8″） |
|
|
主軸電機功率 |
11KW |
|
|
主軸最高轉速 |
4200rpm |
|
|
主軸孔直徑 |
Φ66 |
|
|
棒料通徑 |
Φ52 |
|
進給部分參數 |
X/Z 軸絲桿規格 |
3210/4010 |
|
|
X 軸極限行程 |
250 |
|
|
X 軸電機扭矩 |
11N.M |
|
|
X/Z 軸線軌規格 |
45/45 |
|
|
Z 軸極限行程 |
610 |
|
|
Z 軸電機扭矩 |
11 N.M |
|
|
X、Z 軸連接方式 |
直聯 |
|
|
Y 軸行程 |
+-50 |
|
|
|
|
|
刀塔或排
刀 |
可選裝刀塔（特殊配置） |
TCSDY80 |
|
|
刀塔中心高尺寸 |
140mm |
|
尾座部分 |
套筒直徑 |
80 |
|
|
套筒行程 |
80 |
|
|
尾座最大行程 |
450 |
|
|
尾座套筒錐孔 |
莫氏 4# |
|
外型 |
床身形式及斜度
外型尺寸（長×寬×
高） |
整 體 式 /30o
2465mm×1860mm×2085mm |
|
重
量 |
重量(約重) |
3320kg |
